CNC Sinker Erozyon Makinesi Seçim Kılavuzu

2026.07.23

Sektör Haberleri

Seçim Kılavuzu

Nedir Platin Erozyon Makinesi

A Platin Erozyon makine, oluşturulmuş bir elektrodu malzemeye indirerek bir iş parçasını şekillendirirken, hızlı bir dizi elektrik kıvılcımı, elektrot geometrisine uyacak şekilde yüzeyi aşındırır. Genellikle EDM kalıp batırma olarak adlandırılan bu işlem, malzemeyi kesme kuvveti yerine kontrollü kıvılcım erozyonu yoluyla uzaklaştırır; bu nedenle sertliğin Kalıp Batırma EDM Makinesinin performansı üzerinde çok az etkisi vardır. Elektrot ve iş parçası dielektrik sıvıya batırılmış halde bulunur ve her kıvılcım, bitmiş boşluk elektrotun şeklini yansıtana kadar küçük bir miktar malzemeyi çıkarır.

Bazen koç EDM makinesi olarak da adlandırılan bir Kalıp platin makinesi, dönen bir kesici takımla ulaşılması zor veya imkansız olan kalıp boşlukları, kalıp baskıları ve diğer karmaşık iç geometrileri üretmek için standart bir araçtır. Modern bir CNC platin EDM, bu temel sürecin üstüne programlanabilir eksen kontrolü ve yörünge döngüleri ekler; bu nedenle mevcut EDM makinesi satın alımlarının çoğu, manuel olarak çalıştırılan birimler yerine CNC tabanlıdır.

EDM Kalıp Batırma Nasıl Çalışır?

Kıvılcım Erozyon Döngüsü

Malzemenin çıkarılması, her saniye binlerce ayrı elektrik deşarjı yoluyla gerçekleşir; her biri hem elektrottan hem de iş parçasından mikroskobik miktarda malzemeyi buharlaştırır. Elektrot da bu döngü sırasında aşındığından, elektrot malzemesi ve deşarj ayarları, çıkarma hızı ile son işlem geçişi için ne kadar elektrot şeklinin korunması gerektiğini dengelemek üzere birlikte seçilir.

Dielektrik Sıvının Rolü

Tipik olarak özel bir yağ olan dielektrik sıvı, elektrot ile iş parçası arasındaki boşluğu doldurur, voltaj bir kıvılcımı tetiklemeye yetecek kadar oluşana kadar boşluğu yalıtır ve ardından aşınmış kalıntıları temizler. Tutarlı sıvı sirkülasyonu ve filtreleme, bu döküntülerin daha sonraki deşarjlara müdahale etmesini önler; bu da tank tasarımının ve filtreleme kapasitesinin jeneratörün kendisi kadar önemli olmasının bir parçasıdır.

Genellikle Platin EDM ile İşlenen Malzemeler

EDM malzemeyi mekanik yerine elektriksel olarak çıkardığından, elektriksel olarak iletken olan herhangi bir malzeme genellikle sertlik veya tokluğa bakılmaksızın işlenebilir. Aşağıdaki tablo, bir EDM makinesiyle sıklıkla eşleştirilen malzemeleri özetlemektedir.

Platin EDM makinesinde işlenen yaygın malzemeler için genel işlenebilirlik referansı
Malzeme	Tipik Sertlik Aralığı	Platin Erozyon ile İşlenebilirlik	Ortak Kullanım
Sertleştirilmiş Takım Çeliği	60 - 65 HRC'ye kadar	Çıkarma termal ve elektriksel olduğundan sertlikten etkilenmez	Enjeksiyon kalıp boşlukları
Titanyum Alaşımı	Orta sertlik, yüksek tokluk	Kesici takımları zorlayan tokluğa rağmen işlenebilir	Havacılık ve tıbbi bileşenler
Tungsten Karbür	Çok yüksek sertlik	Tek başına taşlamanın yavaş olduğu kıvılcım erozyonu yoluyla işlenebilir	Kesici takım uçları ve aşınma parçaları
İletken Seramik	Yüksek sertlik, kırılgan	Elektriksel olarak iletkense işlenebilir	Özel aşınmaya dayanıklı bileşenler
Paslanmaz Çelik	Orta ila yüksek sertlik	İyi genel işlenebilirlik	Tıbbi ve gıda sınıfı aletler

Kalıp Batırma Makinesinde Elektrot Malzemesi Kullanımı

Elektrot malzemesi seçimi, aşınma oranını, ulaşılabilir bitirmeyi ve ince ayrıntıların boşluğa ne kadar iyi aktarıldığını etkiler. Aşağıdaki tablo, kalıp batırma EDM makinesindeki ortak elektrot malzemelerinin genel kullanım modelini göstermektedir.

Grafit %82
Bakır %64
Bakır Tungsten %41
Pirinç %27

Şekiller yaygın kalıp batırma programlarındaki genel kullanım modelini yansıtmaktadır ve yalnızca yönlendirme amacıyla verilmiştir.

Batık Erozyon, Tel Erozyon ve CNC Frezelemeyle Karşılaştırıldığında

Sinker EDM, hassas bir boşluk veya özellik üretmenin çeşitli yollarından biridir ve bunu tel EDM ve CNC frezelemeyle karşılaştırmak, Kalıplı Erozyon Erozyon Makinesinin en iyi nereye uyduğunu netleştirmeye yardımcı olur. Aşağıdaki radar grafiği, üç yöntemin tamamındaki beş pratik özelliği sıralamaktadır.

Spesifik bir laboratuvar testi sonucundan ziyade oryantasyona yönelik, birden ona kadar genel bir ölçekte açıklayıcı karşılaştırma.

Platin Erozyon
Tel Erozyon
CNC Freze

Deşarj Akımı Ayarına Göre Malzeme Kaldırma Oranı

Bir EDM makinesinde deşarj akımının yükseltilmesi malzeme kaldırma işlemini hızlandırır ancak aynı zamanda yüzey pürüzlülüğünü ve elektrot aşınmasını da değiştirir, bu nedenle kaba işleme ve finiş pasolar genellikle farklı ayarlarda çalışır. Aşağıdaki çizgi grafik, deşarj akımı ile bağıl uzaklaştırma oranı arasındaki genel ilişkiyi göstermektedir.

Eğri, belirli bir jeneratör spesifikasyon sayfasından alınan bir okuma değil, göreceli çıkarma oranının deşarj akımıyla nasıl ölçeklenme eğiliminde olduğunun genelleştirilmiş bir örneğidir.

İşleme Aşamasına Göre Tipik Yüzey Son İşlemi

Kalıpçı Erozyon Makinesindeki yüzey kalitesi, süreç kaba işlemeden giderek daha ince bitirme pasolarına doğru ilerledikçe iyileşir. Aşağıdaki grafik, her aşamayla ilişkili, mikrometre cinsinden ölçülen genel bir Ra değerini göstermektedir.

6.3 Kaba Geçiş
3.2 Yarı Finiş
1.6 Geçişi Bitir
0.8 İnce Kaplama
0.2 Ayna Kaplama

Genel bir referans ölçeğinde mikrometre cinsinden gösterilen Ra değerleri; gerçek sonuçlar malzemeye, elektrota ve makine ayarlarına göre değişir.

Makine Sınıfı ve Spesifikasyon Referansı

Çalışma tankı boyutunun ve elektrot ağırlık kapasitesinin üretimdeki en büyük kalıp bloğu veya boşluğuyla eşleştirilmesi, projenin ortasında bir makinenin boyutunun küçük olduğunun anlaşılmasını önler. Aşağıdaki tablo, genel spesifikasyon aralığına göre yaygın CNC platin EDM makine sınıflarını gruplandırmaktadır.

Yalnızca genel spesifikasyon referansı; belirli bir makine modeline göre her zaman tam tank boyutunu ve eksen hareketini doğrulayın
Makine Sınıfı	Çalışma Tankı Boyutu	Maksimum Elektrot Ağırlığı	Konumlandırma Doğruluğu
Küçük	400x300x250 mm	50 kg'a kadar	Artı veya eksi 0,005 mm
Orta	650x450x350 mm	150 kg'a kadar	Artı veya eksi 0,005 mm
Büyük	1000x700x500 mm	500 kg'a kadar	Artı veya eksi 0,008 mm
Ekstra Büyük	1500x1000x700mm	1000 kg'a kadar	Artı veya eksi 0,01 mm

Tipik Kalıp Batırma EDM Üretim İş Akışı

Bir CNC platin EDM'de üretilen bitmiş bir boşluk, parçanın karmaşıklığına bakılmaksızın genellikle aynı geniş diziden geçer. Aşağıdaki aşamalar bu genel akışı özetlemektedir.

1 Elektrot Tasarımı ve İmalatı
2 İş Parçası Kurulumu ve Hizalama
3 Kaba İşleme Geçişi
4 Yarı Bitiş Geçişi
5 Geçişi Bitir
6 Temizlik ve Muayene

Sinker Erozyon Makinalarının Kullanıldığı Yerler

Kalıpçı Erozyon Makinesi çalışmasının hassasiyeti ve sertlik bağımsızlığı, onu çeşitli üretim ortamlarında standart bir seçim haline getirir.

Kalıp ve Kalıp Boşlukları

Dönen kesici takımla iç boşluk geometrisine ulaşılamayan enjeksiyon kalıp ve basınçlı döküm takımları.
Havacılık Bileşenleri

Geleneksel kesmenin zor olduğu titanyum ve süper alaşım parçalardaki soğutma delikleri ve karmaşık özellikler.
Tıbbi Cihaz Kalıpları

Uzun üretim süreçlerinde pürüzsüz bir yüzey ve sıkı boyutsal tutarlılık gerektiren ince detay boşlukları.
Sertleştirilmiş Takımlar ve Zımbalar

Kıvılcım erozyonu malzemenin sertleşme durumundan etkilenmediğinden, sertleştirmeden sonra işlenen zımba ve kalıp bileşenleri.

Kalıp Batırma EDM Makinesi Üreticisinin Seçilmesi

Genel bir takım tezgahı satıcısı yerine özel bir CNC platin EDM makinesi tedarikçisiyle çalışmak genellikle bir atölyenin belirli kontrol yazılımına, tank boyutuna veya otomasyon özelliklerine ihtiyaç duyması durumunda mantıklıdır. Birkaç pratik kontrol noktası, OEM platin EDM makinesi seçenekleri arasındaki aramayı daraltmaya yardımcı olur.

Kontrol sisteminin, takım programının ihtiyaç duyacağı elektrot hareket modellerini ve yörünge döngülerini desteklediğini doğrulayın.
Üretimde beklenen en büyük kalıp veya boşluk bloğuna göre çalışma tankı boyutunu ve elektrot ağırlık kapasitesini kontrol edin.
Uzun bir bitirme geçişi sırasında kıvılcım aralığının ne kadar tutarlı bir şekilde korunduğunu etkilediği için servo yanıtını ve boşluk kontrol performansını gözden geçirin.
Jeneratör tipini ve kaba işleme ile son işlem geçişleri arasında deşarj enerjisinin nasıl ayarlandığını sorun.
Sıvı temizliği hem yüzey kalitesini hem de elektrot aşınmasını etkilediğinden, dielektrik sıvı filtrelemesine ve sirkülasyon kapasitesine bakın.

Büyük ölçüde kontrol yazılımı geliştirme, jeneratör tasarımı ve mekanik yapı kapasitesinin tek bir tedarik bölgesinde yoğunlaşması nedeniyle, hacim veya özelleştirme ihtiyaçları arttığında, bazı alıcılar kalıp batırma EDM makinesi üreticisi Çin üssüne yöneliyor. Burası aynı zamanda, otomatik elektrot değiştirme ve gözetimsiz çevrim özellikleriyle oluşturulmuş otomatik kalıp batırma EDM makinesinin, standart manuel tank tasarımlarının yanı sıra tedarik edilmesinin en kolay olduğu yerdir.

Üretim Arka Planı

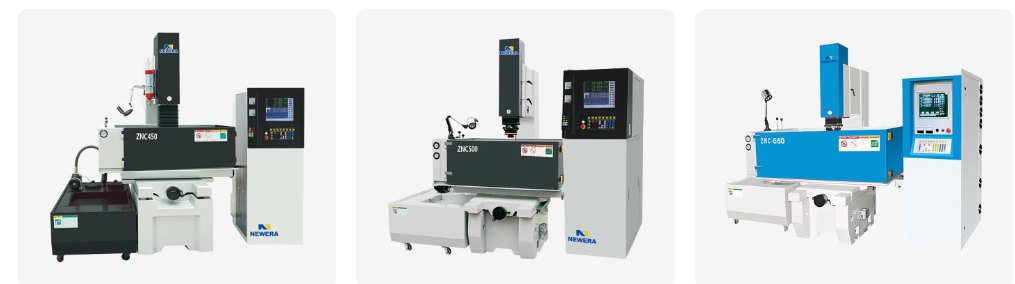

Nantong New Era Technology Co., LTD, teknoloji geliştirme, üretim ve satış hizmetini kapsayan bir ekip tarafından desteklenen 20 yılı aşkın bir süredir sayısal kontrol makineleri ve CNC takım tezgahları geliştirmeye, tasarlamaya ve üretmeye odaklanmıştır.

Deneyim 20 Yıl
İş Modeli OEM ve ODM EDM Makine Geliştirme
Temel Yetenek CNC Takım Tezgahı Tasarımı ve Üretimi
Tesis Üretim ve Montaj Merkezi

OEM EDM makine üreticisi ve ODM EDM kalıp platin makinesi şirketi olarak faaliyet gösteren ekip, tank boyutu, jeneratör ayarları ve kontrol yazılımı gibi makine konfigürasyonlarını üretilen parçalarla eşleştirmek için müşterilerle birlikte çalışarak makine tasarımını zaman içinde iyileştirmek için alanda devam eden gelişmelerden yararlanıyor.

Die Platin Makinası Satın Almadan Önce Neleri Kontrol Etmelisiniz?

Tam sipariş vermeden önce temsili bir malzeme üzerinde örnek boşluk denemesi isteyin.
Kontrol yazılımının elektrot kitaplığını ve takım programlarınızın halihazırda kullandığı yörünge modellerini desteklediğini doğrulayın.
Eksen hareketini ve tank boyutunu yalnızca ortalama parça boyutunuza göre değil, beklenen en büyük kalıp bloğunuza göre doğrulayın.
Devam eden operasyon için filtreler ve elektrot tutucular gibi sarf malzemelerinin ne kadar kolay temin edilebileceğini inceleyin.
Yeni programların uzun bir öğrenme eğrisi olmadan oluşturulabilmesi için kontrol sistemine yönelik eğitim ve kurulum desteğini tartışın.

Sıkça Sorulan Sorular

S1. Platin EDM makinesi nedir

Kalıp platin makinesi veya koç EDM makinesi olarak da adlandırılan platin EDM makinesi, tekrarlanan elektrik kıvılcımları elektrot şekline uyacak şekilde yüzeyi aşındırırken, oluşturulmuş bir elektrodu malzemeye indirerek bir iş parçasını şekillendirir.
Q2. EDM kalıp batma işlemi nasıl çalışır?

Şekillendirilmiş bir elektrot ve iş parçası dielektrik sıvıya batırılır ve iki arasındaki bir dizi hızlı elektrik deşarjı, elektrotun deseninde iş parçasındaki malzemeyi aşındırır.
S3. Kalıp batan EDM nedir

Kalıp batan EDM, kesici takımlar yerine kontrollü kıvılcım erozyonu yoluyla kalıp ve kalıp izleri gibi boşluklar oluşturmak için platin EDM makinesinin kullanılmasına yönelik genel işlem adıdır.
S4. Ram EDM nedir?

Ram EDM, platin EDM'nin diğer bir yaygın adıdır ve işleme çevrimi sırasında elektrodu iş parçasının içine doğru aşağı doğru hareket ettiren şahmerdaya atıfta bulunur.
S5. EDM hangi malzemeleri işleyebilir?

EDM, çoğu takım çeliğini, paslanmaz çeliği, titanyum alaşımlarını, tungsten karbür ve çeşitli iletken seramikleri kapsayan elektriksel olarak iletken herhangi bir malzeme üzerinde çalışır.
S6. EDM makinesiyle sertleştirilmiş çelik yapılabilir

Evet, malzeme kaldırma işlemi kesme kuvveti yerine elektrik deşarjı yoluyla gerçekleştiğinden, sertliğin işlemin performansı üzerinde çok az etkisi vardır.
S7. EDM makinesi titanyum olabilir mi

Evet, titanyum alaşımları, özellikle tokluklarının geleneksel kesimi daha zor hale getirdiği havacılık ve uzay ve tıbbi bileşenler için genellikle EDM ile işlenir.
S8. EDM karbürü kesebilir mi?

Evet, tungstenli karbür, özellikle taşlamanın tek başına yavaş ve zor olacağı kesici takım uçları ve aşınma parçaları için yaygın bir EDM uygulamasıdır.
S9. EDM işleme ne kadar doğrudur?

Bakımı iyi yapılmış bir platin EDM makinesinde konumlandırma doğruluğu genellikle artı veya eksi 0,005 mm civarında bir aralıkta düşer, ancak kesin rakam makine sınıfına ve proses ayarlarına bağlıdır.
S10. EDM hangi yüzey kalitesini elde edebilir?

Yüzey bitirme işlemi işleme aşamasına bağlıdır; pürüzlü geçişler daha kaba bir doku bırakır ve son işlem geçişleri ince, aynaya yakın bir yüzeye ulaşma kapasitesine sahiptir.
