Gövde tasarımı Gövde, stresi azaltmak için reçine kumlu yüksek dereceli dökme demirden yapılmıştır. Yüksek sertlik ve şok direncine sahip yüksek yoğunluklu kaburga tasarımını benimser.
Mil kafası Yüksek hızlı seramik rulmanlar kullanılır, iş mili kafası yerleşik bir bağımsız soğutma sistemine sahiptir ve iş mili yağı soğutma cihazı, iş mili kafasının sıcaklığını makul bir aralıkta kontrol etmek için kullanılır, iş milinin termal uzamasını azaltır ve işleme doğruluğunu sağlar.
Vida Geri tepmeyi ortadan kaldırmak için C3 sınıfı HIWIN/PIM taşlama sınıfı çift somunlu vidayı kullanır. Isıl işlemden sonra yüksek sertlik, aşınma direnci, burulma direnci ve uzun servis ömrüne sahiptir, bu da makine işlemenin yüksek hassasiyetini sağlar.
alternatif akım servo motoru Tayvan'ın Syntec servosu, ultra yüksek performanslı servo motor, hızlı yanıt, yüksek hız ve yüksek hassasiyet kullanılarak.
Teknik Parametreler
Modeli
Birim
1090
Anahat boyutu
mm
2780×2320×2630
Çalışma masası boyutu
mm
1000×900
Koordinat ekseni hareketi
X ekseni
mm
1000
Y ekseni
mm
900
Z ekseni
mm
500
Makine ağırlığı
T
5
Maksimum yük
kilo
2000
Maksimum boş hız
mm/dak
15000
Maksimum iş mili hızı
dev/dak
18000(İsteğe bağlı 24000)
Mil çapı
mm
Φ3-Φ16
Nominal güç
Kw
13
Giriş gücü
V
380
CNC sistemi
Syntec/Fagor/LNC/Delta
Vida
HIWIN/PMI
Doğrusal kılavuz
HIWIN/PMI
Rulman
NSK/NACHI
Tahrik motoru
Japonya / Tayvan servo motor seçimi
Döküm
Reçine Kum Stresi Giderilmiş Yüksek Dereceli Dökme Demir
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.

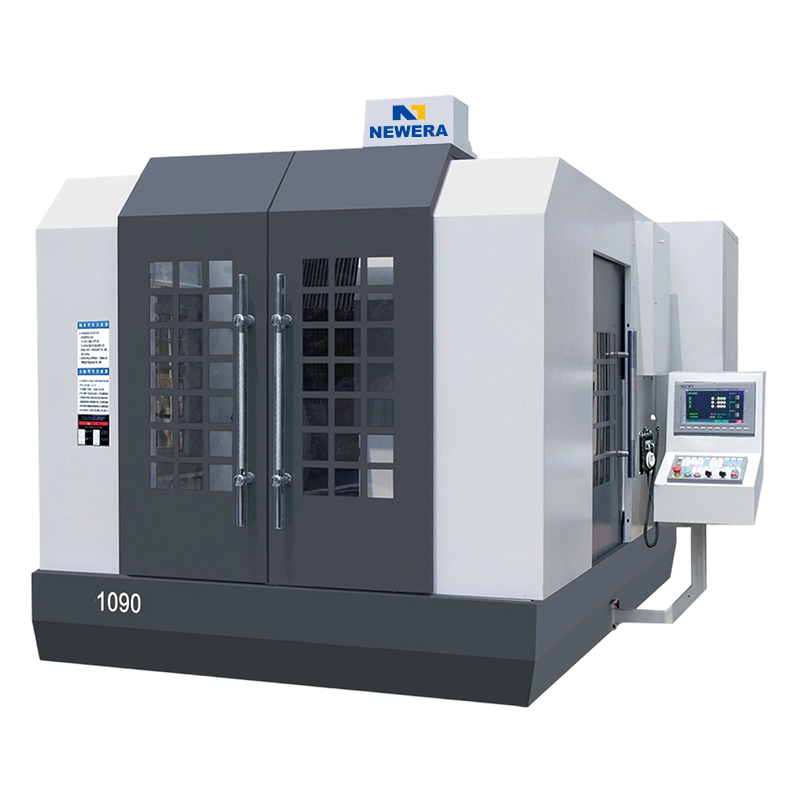

As a professional OEM NE1090 CNC Portal Freze Makinesi manufacturers and ODM NE1090 CNC Portal Freze Makinesi company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
