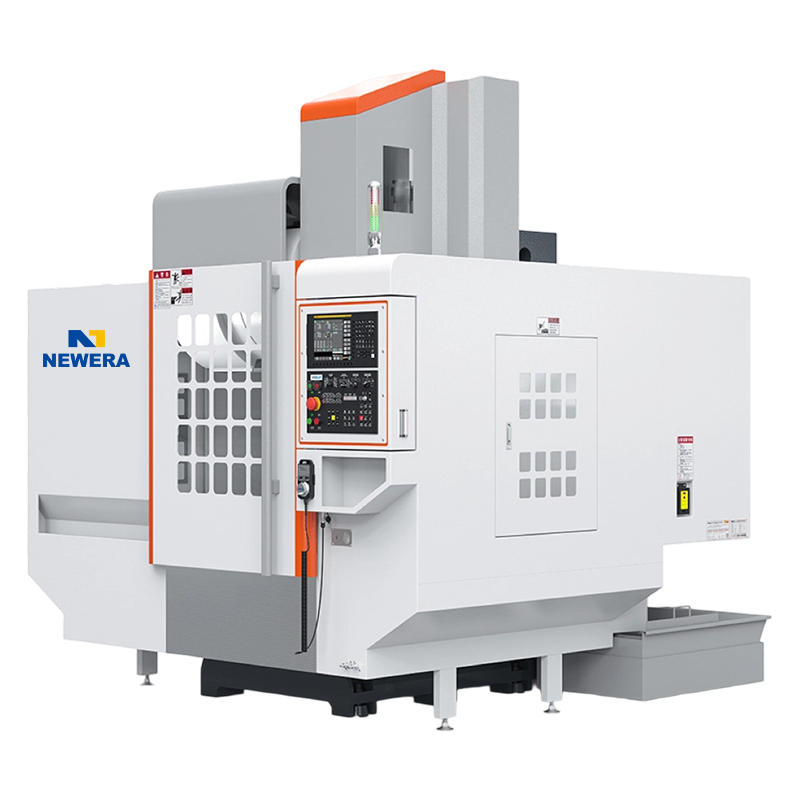

Kullanılabilirlik Arayışı Sofistike bir kapak tasarımı kullanılır ve tablaya erişim ve iş parçasının vinçle taşınması dikkate alınarak tasarlanmıştır. Daha iyi işlenebilirlik sağlayan diğer özellikler de makinenin tamamına dahil edilmiştir. Periyodik bakım gerektiren hidrolik ünite ve diğer çevre birimleri, bakım kolaylığının artırılması amacıyla kolayca erişilebilen bir konuma yerleştirilmiştir.
Daha büyük mil çıkışı S3 %15 nominal çıkış gücü ve torku eklendi; Kısa süreli ağır kesme yeteneğini geliştirin; Hızlanma, yavaşlama ve sert kılavuz çekme süresini kısaltın.
Yeni nesil iş mili motoru Akıllı iş mili yükü kontrolü; Kaba işleme verimliliği %28 arttı.
Yeni HMI daha kolay Sık kullanılan işlevler, karmaşık kilit ayarlarından tek tuşla çalışmaya dönüştürülür.
Sistem işleme daha güçlüdür İşleme doğruluk seviyesinin basit ayarı.
Akıllı üretim Kullanışlı IoT genişletmesi; Tüm ana akım anlaşmaları dahil edin.
Hızlı ve güvenilir ATC takım magazini
Elektrik dolabı kliması Standart "elektrikli dolap kliması"nın tam yelpazesi. Toz, yağ buharı ve nemin elektrik dolabının içine girmesini önleyin, sıcaklığı elektronik olarak kontrol edin, elektrik dolabının sıcaklığını sabit tutun, tüm makinenin çalışma verimliliğini ve elektronik bileşenlerin ömrünü artırın. Üstün performansının yanı sıra makinenin ömrünü ve kullanım oranını da korur.

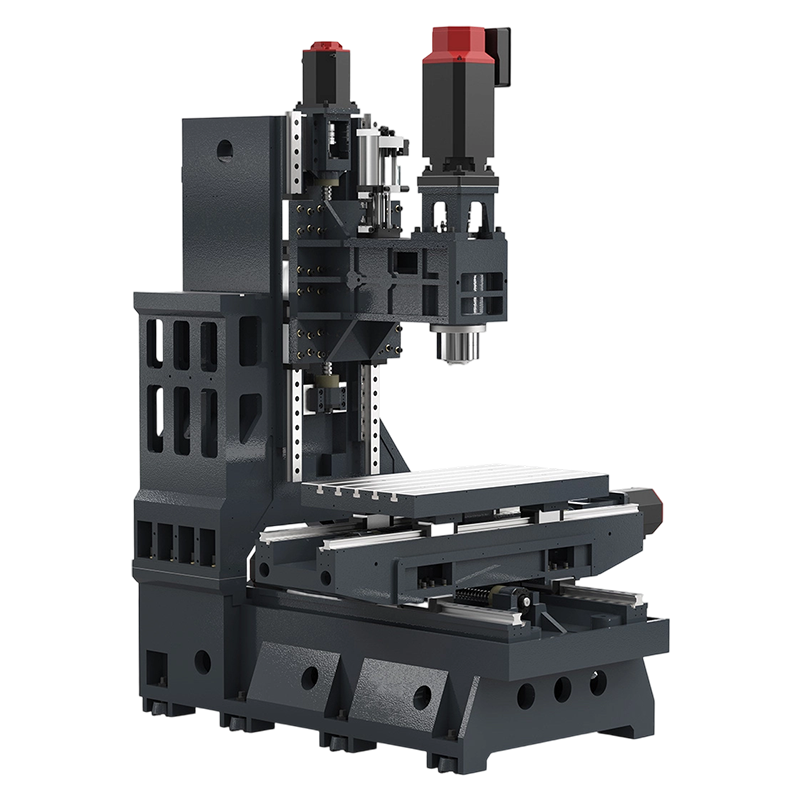

Yapı Gövde ve eyer dağ kaburgalarıyla güçlendirilmiştir ve kuvvet akış hattı en iyi sağlamlığı sağlamak için en kısadır. Mükemmel mühendislik tasarımına dayanan işleme merkezi tabanı ve kolonunun kaburgaları burulma, şok emilimi ve kesme titreşimini kesilmeyen alana aktarabilir. Sütun, mükemmel sağlamlık ve bükülme ve burulmaya karşı direnç sağlayan bir tork tüpü tasarımı kullanır. Ultra geniş taban tasarımı, tabanın ağırlık merkezini azaltır ve makinenin ağırlık merkezini optimum sabit yüksekliğe ayarlar. Makinenin stabilitesini arttırmak için sütunun alt kısmı genişletildi.
Üç eksenli ön çekmeli bilyalı vida Geri tepmeyi, yüksek ısı direncini, aşınma direncini, burulma direncini ve uzun hizmet ömrünü ortadan kaldırmak için ithal JIS-C3 taşlama sınıfı önceden gerilmiş somun vidası, makinenin yüksek hassasiyette işlenmesini sağlar ve ithal hassas hacmi benimser. Yağ dolum makinesi, eksenel besleme mekanizmasının yağlanmasını sağlar.
Kompozit hassas hava kompresörü Makine bileşenlerinin temiz hava beslemesini ve basınç algılamasını sağlayın. daha fazla hava basıncı valfi hareketinin güvenilir kontrolü. Dış kaynaklı nemi ortadan kaldırmak için su damlacığı ayırıcısını artırın.
Teknik Parametreler
Modeli
Birim
VF85
Seyahat (X/Y/Z)
mm
800/550/550
Çalışma masası boyutu
mm
1000x550
T yuvası
mm
5-18Tx90
Maksimum yük
kilo
600
Mil burnundan tablaya olan mesafe
mm
120-670
İş milinin merkezinden dikey sütuna olan mesafe
mm
590
Mil
Konik
BT40
Dönme hızı
devir/dakika
12000/10000(İsteğe bağlı)
FANUC Motor gücü
kW
7,5/11/15
MITSUBISHI Motor gücü
kW
7,5/11/15
Üç eksenli
FANUC Motor gücü (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Motor gücü (X/Y/Z)
kW
2,0/2,0/3,0
Ray özellikleri (X/Y/Z)
mm
Rulo: 35/45/45
Kaydırıcı sayısı (X/Y/Z)
bilgisayar
4/4/6
Vida boyutu
mm
JIS C3: Φ40
G01 İlerleme hızı
mm/dak
1-10000
G01 Hızlı travers hızı (X/Y/Z)
m/dak
48/48/48
Konumsal doğruluk
mm
±0,005/300
Tekrarlanan konumlandırma doğruluğu
mm
±0,003/300
Takım magazini
Manipülatör kütüphanesi
pce.
24
Takım kesiciyi değiştirme zamanı
s
1.3-1.8
Maksimum takım uzunluğu
mm
300
Maksimum takım çapı (tüm takım delikleri takımlarla doludur)
mm
78
Maksimum takım çapı (sol ve sağdaki takım delikleri boştur)
